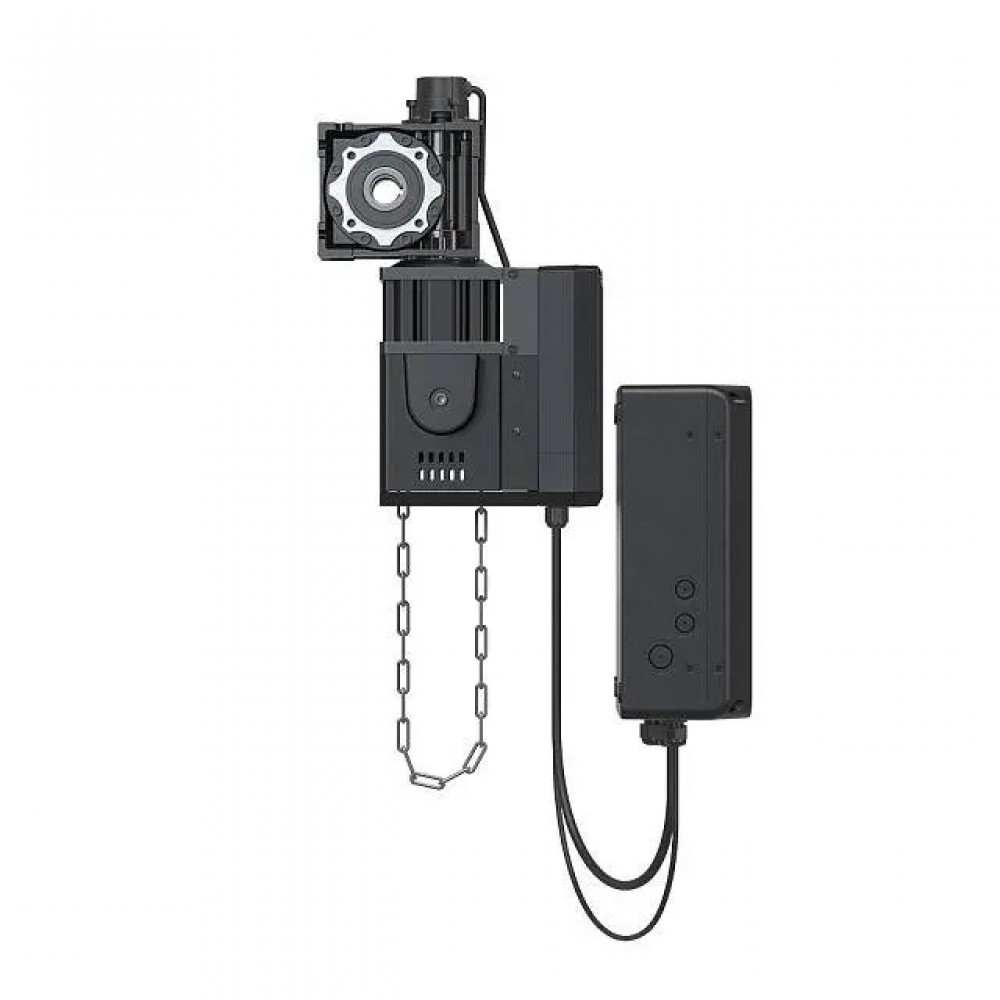

Привод для промышленных ворот АЛЮТЕХ TR-100FC, 100 Н·м, до 700 кг, до 45 м²

ALUTECH TR-100FC — привод для автоматизации промышленных секционных ворот. Комплект АЛЮТЕХ TR-100FC включает блок управления и монтажные принадлежности; точный состав поставки приведён ниже. При подборе ориентируются не только на мощность двигателя: модель рассчитана на полотно массой до 700 кг и площадью до 45 м²; окончательную применимость определяют с учётом конструкции и балансировки ворот. Номинальный крутящий момент составляет 100 Н·м, питание — 230 В. Скорость вращения выходного вала настраивается в диапазоне 3–36 об/мин, поэтому движение можно согласовать с условиями конкретного проёма.

Векторное управление помогает регулировать скорость без резких изменений хода. Такой привод выбирают, например, для ворот склада, производственного цеха или зоны отгрузки, где важно настроить движение полотна и организовать безопасный проход людей. Для частного гаража в жилой зоне эта серия не предназначена. Перед заказом проверьте тип вала, наличие места для привода и блока управления, режим работы и необходимые устройства безопасности.

Когда подходит TR-100FC

• Для технически исправных и правильно уравновешенных промышленных секционных ворот в пределах 700 кг и 45 м²; оба ограничения проверяют одновременно.
• Если нужен регулируемый темп движения: рабочая частота вращения составляет 3–36 об/мин, циклическая продолжительность включения — 60% (S3), максимальная непрерывная работа — 15 минут.
• Если ворота тяжелее или крупнее указанных пределов, расположены снаружи помещения, используются как эвакуационный выход либо эксплуатируются во влажной или агрессивной среде без предусмотренной защиты, эту модель нельзя выбирать только по названию серии.

Управление и технические особенности

Блок управления позволяет задать конечные положения и параметры движения, а дисплей показывает состояние системы. В инструкции предусмотрены ручной, импульсный и автоматический режимы управления; выбор режима влияет на состав защитных устройств. Положение ворот контролируется электроникой, а при отключении питания предусмотрено аварийное ручное управление цепью. Степень защиты привода — IP54, блока управления — IP65 при профессиональном монтаже; рабочий диапазон температуры составляет от −20 до +50 °C. Это ключевые ориентиры для подбора, а не замена полной таблицы характеристик.

Совместимость и выбор соседней модели

TR-100FC рассчитан на промышленную секционную систему; перед установкой специалист сопоставляет вал ворот, балансировку полотна, место крепления и электрическую схему. В монтажном наборе предусмотрены шпонки для полнотелого и пустотелого вала. Если полотно не превышает 350 кг и 24 м², можно рассмотреть менее мощный TR-50FC; при выборе между моделями учитывают оба параметра и фактическую конфигурацию ворот. Для защиты проёма могут потребоваться фотоэлементы ALUTECH LM-L или иные устройства, определённые проектом.

Комплектация

• Привод TR-100FC и блок управления — по 1 шт.
• Два пульта радиоуправления, монтажный кронштейн, крепёж и детали установки на вал.
• Кабели соединения привода с блоком управления, цепь аварийного ручного управления и руководство по монтажу и эксплуатации.

Фотоэлементы, сигнальная лампа и другие дополнительные устройства в базовом перечне поставки не указаны; их подбирают под схему управления и требования безопасности объекта.

Монтаж и безопасная эксплуатация

Монтаж, электрическое подключение и настройку должны выполнять квалифицированные специалисты. До автоматизации необходимо проверить механическое состояние и балансировку ворот. При управлении вне прямой видимости проёма или при автоматическом закрытии необходимы фотоэлементы либо равнозначное устройство безопасности. Подробные схемы, ограничения и порядок проверки приведены в руководстве по монтажу и эксплуатации, входящем в комплект.

Частые вопросы

Подойдёт ли привод для ворот массой 700 кг? Это предельная масса для TR-100FC, но площадь также не должна превышать 45 м²; окончательное решение зависит от конструкции и состояния ворот.

Можно ли использовать автоматическое закрытие без фотоэлементов? Нет: при таком режиме необходимы фотоэлементы или равнозначная защита.

Что произойдёт при отключении электричества? Для ручного перемещения ворот предусмотрена цепь аварийного управления; порядок её применения указан в руководстве.
